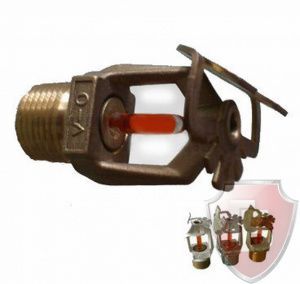

Ороситель спринклерный водяной/пенный AHD204F 1/2

Ороситель спринклерный  имеет резьбу 1/2", Кф=80, покрытие латунь (бронза) выпускается с колбой стандартного реагирования толщиной 5 мм. на температуру 57, или 68 градусов. Данный ороситель имеет низкую цену и широко применяется в составе систем водяного и пенного пожаротушения.
Ороситель спринклерный розеткой вниз AHD204F имеет резьбу 1/2", Кф=80, покрытие хромированное выпускается с колбой стандартного реагирования толщиной 5 мм. на температуру 57, или 68 градусов. Данный спринклер имеет низкую цену и широко применяется в составе систем водяного и пенного пожаротушения.

Стеклянная колба диаметром 5 мм является тепловым замком. В зависимости от температуры срабатывания жидкость в колбе имеет определенный цвет: 68°С – красная, 57°С – оранжевая. Температура срабатывания выбирается в зависимости от категории защищаемого помещения. В случае удаления из оросителя термочувствительного элемента – колбы – он автоматически становится дренчерным.


*До 2008 года оросители на 57°С имели маркировку AHD157P и AHD157A(F). Сейчас она сохраняется только как заводской номер продукта.


Оросители этих типов предназначены для открытой установки под потолком (оросители общего назначения), а также для углубленной установки в случае использования фасонного цоколя (кроме универсальных оросителей, их установка в фасонный цоколь запрещена).
Конструктивное исполнение оросителей – розеточное.

Возможно использование со следующими видами огнетушащего вещества – вода, водные растворы, пена. Кратность пены – 13,2%, концентрация – 3%, тип пенообразователя – AFFF.

По направленности потока огнетушащего вещества оросители относятся к концентрическим. Все оросители производят распыл полусферической формы.

Оросители поставляются без покрытия (бронза) и с покрытием (хром или белый) – модели для установки головой вниз. Температура окружающей среды: минимальная – -30°С, максимальная – +38°С.

Срок службы оросителей при комнатной температуре – 30 лет.
Технические параметры
Резьба присоединения - ½"NPT, внешняя коническая.
Коэффициент расхода: для оросителей с плоской/вогнутой розеткой – 80. Данный коэффициент рассчитывается по формуле Q = K√p, где K=80, P – давление перед оросителем (атм.), Q – расход через ороситель (л/мин).
Каждый спринклерный ороситель испытывается на заводе-изготовителе при давлении 25 атм.
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002.
Монтаж и эксплуатация
Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.
