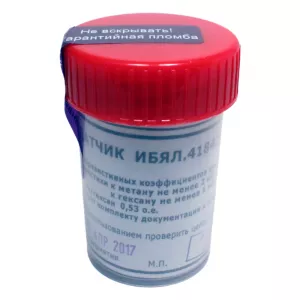

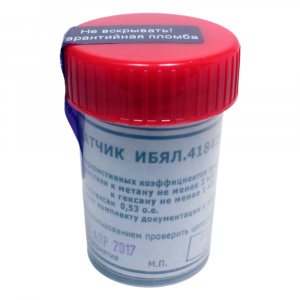

Элемент чувствительный СТМ-10 ИБЯЛ

Сигнализатор СТМ-10 используется для непрерывного автоматического контроля довзрывоопасных концентраций воздушных смесей (многокомпонентных) паров и горючих газов в воздухе открытых пространств и помещений рабочей зоны в районах с умеренным и тропическим влажным климатом, а также при пониженных температурах в исполнениях ДБН. Сигнализаторы изготавливаются по техническим условиям ТУ 25-7407.0016-88. В процессе осуществления автоматического непрерывного измерения и контроля довзрывоопасных массовых концентраций смесей горючих веществ в воздухе объектов, находящихся на территории рабочей зоны, сигнализатор СТМ-10 производит выдачу сигнализации о превышении уже установленных значений порогов, а также оперативно коммутирует внешние исполнительные цепи по факту срабатывания сигнализации.

- газоанализатор СТМ 10 применяется в процессе переработки, добычи, транспортировки нефти и нефтепродуктов, газа;
- на газоперекачивающих станциях для контроля и измерения природного газа;
- на промышленных предприятиях (котельные, окрасочные участки, канализационные участки) ТЭК (ГРЭС, ТЭЦ и другие), на заправках, на объектах газовых и автомобильных хозяйств;
- при производстве, переработке, хранении спиртосодержащих напитков и спирта, газосигнализатор СТМ-10 сможет осуществлять контроль небольшой площади не более 1000 м2;
- на производствах красок и лаков;
- на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.), на эстакадах сливных и наливных с относительно небольшой территорией;
- на танкерах и других судах морских и речных пароходств при погрузке, разгрузке или использовании топлива;
- на пищевых производствах растительного масла для непрерывного измерения ДВК нефраса в исполнениях с калибровкой по гексану (ДГЦ) у СТМ-10.

Принцип действия и работы сигнализатора СТМ10 - термохимический.
Способ подачи контролируемой среды на датчик – конвекционный (диффузионная подача пробы) или принудительный (принудительный забор анализируемой пробы).

Тип сигнализатора СТМ 10 - стационарный.


Сигнализаторы СТМ-10 представляют собой законченное изделие и являются автоматическими стационарными приборами, конструктивно состоящими из блока сигнализации и питания, а также выносных датчиков либо блоков датчиков во взрывозащищённом корпусе от одного до десяти в зависимости от исполнения модели.

Газосигнализаторы имеют два регулируемых порога срабатывания (порог «1» и порог «2»). По защищённости от воздействия окружающей среды блок питания и сигнализации выполнен в обыкновенном исполнении по ГОСТ 12997-84 и должен устанавливаться за пределами взрывоопасной зоны.

Датчики и блоки датчиков из состава СТМ10 могут работать и эксплуатироваться во взрывоопасных зонах помещений и наружных установок согласно «Правилам устройства электроустановок» (ПУЭ) и другим документам, которые регламентируют применение электрооборудования во взрывоопасных условиях, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC, групп Т1-Т4 ГОСТ 12.1.011. Блоки датчиков и датчики СТМ-10 выполнены взрывозащищенными с маркировкой взрывозащиты IExdIICT4 по ГОСТ Р. 51330.0-99. По устойчивости к механическим воздействиям сигнализаторы выполнены в виброустойчивом исполнении – группа L3 по ГОСТ 12997-84.

Сигнализаторы горючих газов СТМ 10 выпускаются с конвекционной (диффузионной) либо принудительной подачей контролируемой среды (пробы) с основным питанием (от МПОП) и количеством каналов 1, 2, 4, 6, 8, 10 или основным и резервным питанием (от МПОП и МПРП) и количеством каналов 1, 3, 5, 7, 9. Кроме того сигнализаторы СТМ 10 могут быть с цифровым устройством или без него.
