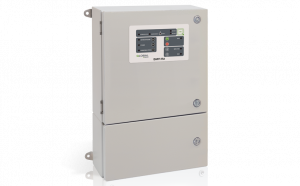

БМП-R2

Блок модульного пожаротушения выполняет следующие функции:

управление устройствами пожаротушения (УПТ) по командам, поступающим по двухпроводной адресной линии связи от ГК или КАУ;
запуск УПТ по состоянию адресных устройств, подключенных к собственным АЛС;
запуск УПТ с помощью собственных органов управления;
формирование временной задержки перед включением УПТ;
контроль линии связи пусковой цепи устройства тушения на обрыв и короткое замыкание;
индикацию режимов работы;
контроль выхода огнетушащего вещества по датчикам МАССА и ВЫХОД;
контроль входных и выходных цепей на обрыв и КЗ;
передачу информации о происходящих событиях на прибор по АЛС.
Питание БМП осуществляется от сети переменного тока напряжением (195 – 253) В и встроенного источника резервного электропитания с аккумуляторной батареей напряжением 12 В, емкостью 18 А·ч. Емкость батареи рассчитана на 24 часа непрерывной работы БМП-R2 в дежурном режиме и 1 час в режиме пожаротушения.

БМП-R2 имеет возможность подключения двух собственных радиальных АЛС или одной собственной кольцевой АЛС. Адресные устройства, подключаемые к собственным АЛС, получают адреса автоматически при подключении к АЛС, при наличии связи БМП с прибором. Устройства, подключенные в собственные АЛС имеют общее поле адресов в системе, т.е. занимают адреса в адресной линии КАУ или ГК. Сам БМП-R2 в системе занимает 5 адресов.

На лицевой панели расположены кнопки ручного управления запуском и остановкой тушения, а также выбора режимов работы блока.

Для защиты органов управления от несанкционированного доступа используется RFID-считыватель, служащий электронным замком. Прикладывание разрешенной карты к считывателю предоставляет доступ к органам управления БМП-R2.

Ток, обеспечиваемый выходом УПТ с контролем целостности линии связи, не более 1,5 А при выходном напряжении 24 ± 2,4В или не более 2 А – при 12 ±1,2В. Выбор выходного напряжения осуществляется программно при конфигурировании системы.

Для осуществления контроля целостности линий связи входы подключения датчиков МАССА и ВЫХОД контроля выхода огнетушащего вещества должны быть обеспечены резисторами в соответствии со схемой подключения БМП, располагаемыми в непосредственной близости от датчиков. БМП-R2 имеет контакты реле внешней индикации состояний «Неисправность» и «Пуск». Состояние контактов, соответствующее состояниям «Неисправность» и «Пуск», устанавливаются при конфигурировании системы. БМП-R2 подключается в АЛС КАУ или ГК. Не допускается подключать БМП-R2 к АЛС3 и АЛС4 модуля ветвления и подпитки МВП-R2.
