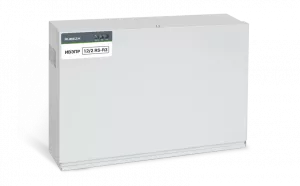

ИВЭПР 12/2 RS-R3 2х17 БР

Назначение:

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания.

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

События:

Разряд АКБ1
Разряд АКБ1 устранён
Отсутствие АКБ1
АКБ1 подключен
Нет сетевого напряжения
Разряд АКБ2
Разряд АКБ2 устранён
Отсутствие АКБ2
АКБ2 подключен
Есть сетевое напряжение
Неисправности:

Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
Глубокий разряд АКБ1
Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества конструкции:

оптимальный заряд АКБ за счёт схемы постоянного тестирования;
защиту аккумуляторных батарей от перезаряда и глубокого разряда.
электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение:

два выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
автоматический заряд АКБ при наличии сети переменного тока;
автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
выходное напряжение гальванически развязано от корпуса.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
