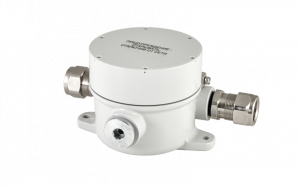

ККВ14, ККВ24, ККВ-ПА

Коробка коммутационная предназначена для размещения в ней невзрывозащищённых адресных изоляторов шлейфа, адресных меток и других коммутационных устройств протокола R3 с целью обеспечения их взрывозащищённости во взрывоопасных зонах 1 и 2 классов.

Коробки поставляются как с установленными приборами (изоляторами шлейфа, адресными метками, адаптерами), так и без них.

Коробки имеют взрывозащиту вида «взрывонепроницаемая оболочка». В зависимости от температуры эксплуатации маркировка взрывозащиты коробок ККВ14, ККВ24 – 1Ех db IIС Т6 Gb или 1Ех db IIС Т5 Gb, коробок ККВ-ПА – 1Ех db IIВ Т6 Gb или 1Ех db IIВ Т5 Gb.

По заказу коробки могут быть укомплектованы клеммными колодками для подключения проводов с жилами сечением до 2,5 мм2.

Пример обозначения коробки коммутационной ККВ14 или ККВ24:

ККВ14-ИЗ-1-R3-БСЗ + чертёж с присоединительными размерами*
      1          2         3
При записи коробок ККВ14 или ККВ24 в технической документации и при заказе необходимо указать:

1 - тип коммутационной коробки (ККВ14 или ККВ24 - для размещения приборов размерами не более 54х54х36 мм, коробки отличаются диаметрами подключаемого кабеля);

2 - тип размещаемого прибора, ИЗ-1-R3 - изолятор шлейфа, АМ-1-R3 - адресная метка, РМ-1-R3 - релейный модуль, ХХХ - другое;

3 - тип кабельного ввода или резьбовой заглушки, допустимое количество кабельных вводов – от 1 до 3:

- К - для открытой прокладки кабеля, диаметр наружной изоляции кабеля для ККВ14- от 6 до 14 мм для ККВ24- от 13 до 24 мм);

- М15 или М20 - для ККВ14 под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве МРПИ15 или МРПИ20 соответственно;

- М25– для ККВ24 под прокладку кабеля диаметром от 13 до 24 мм в металлорукаве МРПИ25;

- БСЗ – под прокладку бронированного кабеля с возможностью заземления экрана: для ККВ14 диаметр наружной/внутренней изоляции кабеля 10-19 мм/5,5-14мм для ККВ24 диаметр наружной/внутренней изоляции кабеля 20-31мм/13-24 мм);

- З-М20 – резьбовая заглушка вместо кабельного ввода в коробке ККВ14;

- З-G1 – резьбовая заглушка вместо кабельного ввода в коробке ККВ24.

*На этапе оформления заказа необходимо согласовать присоединительные размеры прибора, размещаемого в коробке. При необходимости поставки разных кабельных вводов и/или заглушек обозначение писать через плюс, например: 2К+З-М20 или К+2М25, К+М25+З-G1.

Пример записи - коробка коммутационная взрывозащищённая модели ККВ, для размещения изолятора шлейфа ИЗ-1-R3, под кабель диаметром от 6 до 14 мм, кабельные вводы – под открытый кабель: ККВ14-ИЗ-1-R3-К

Пример обозначения коробки коммутационной ККВ-ПА:

ККВ-ПА-АМ-4-R3-БСЗ + чертёж с внутренними присоединительными размерами*
    1               2            3

1 – тип коробки (ККВ-ПА – для размещения приборов размерами не более 180х85х40 мм);

2 – тип размещаемого прибора, например, адресная метка АМ-4-R3, релейные модули РМ-1С-R3 и РМ-4-R3, ХХХ - другое;

3 – условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода (кабельные вводы №№1 и 2 – ввод кабелей диаметром от 8 до 18 мм, №№3-10 от 8 до 12 мм;

- К(8-14) или К(14-18) – открытая прокладка кабеля (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- Т-G1/2(8-14) - прокладка кабеля в трубе с резьбой G1/2(в скобках диаметр вводимого кабеля от 8 до 14 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- Т-G3/4(14-18) - прокладка кабеля в трубе с резьбой G3/4 (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм - для кабельных вводов №№3-10);

- Б(8-14) - прокладка бронированного кабеля (в скобках диаметр вводимого кабеля без брони от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм - для кабельных вводов №№3-10);

- МG1/2(8-14) - под прокладку кабеля в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 (в скобках диаметр вводимого кабеля от 8 до 14 мм - для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- МG3/4(14-18) - под прокладку кабеля в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) (в скобках диаметр вводимого кабеля от 14 до 18 мм - для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- М20(8-14) - под прокладку кабеля в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5(в скобках диаметр вводимого кабеля от 8 до 14 мм -для кабельных вводов №№1 и2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- М25(14-18) - под прокладку кабеля в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 (в скобках диаметр вводимого кабеля от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- БСЗ(8-14) - монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм - для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10);

- З - заглушка М27х2 для отверстий под кабельный ввод №№1 и 2 или заглушка М20х1,5 отверстий для кабельных вводов №№3-10 (при необходимости). Допускается неиспользуемые отверстия не выполнять;

*На этапе оформления заказа необходимо согласовать присоединительные размеры прибора, размещаемого в коробке.

Пример записи - коробка коммутационная ККВ-ПА с адресной меткой АМ-4-R3 с двумя кабельными вводами, расположенными по торцовым сторонам коробки с монтажом в вводы бронированного кабеля и кабельный ввод под открытую прокладку для кабельного ввода №5: ККВ-ПА-АМ-4-R3-Б(8-14)№1,2- К(8-12)№5
