МДУ-R2 исп.220

Модуль автоматики дымоудаления является адресным устройством и предназначен для работы в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Питание от сети переменного напряжения 230 В.

Информационный обмен модуля с прибором осуществляется по двухпроводной адресной линии связи. Модуль может управлять приводами с рабочим напряжением 220 В.

Конструкция и принцип работы

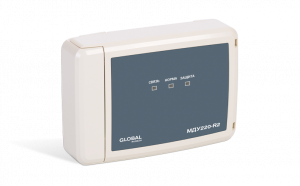

Модуль конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет окна для индикаторов Связь, Норма, Защита, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.

На плате модуля расположены:

кнопки НОРМА и ЗАЩИТА, используемые при инсталляции для перевода заслонки клапана в нормальное и защитное положение, соответственно;
кнопка ТЕСТ, используемая для проверки его работоспособности;
клеммные колодки для подключения питания, электропривода, АЛС, концевых выключателей, кнопок локального управления клапаном. Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2;
светодиодные индикаторы Связь, Норма и Защита, отображающие текущее состояние модуля.
Управление реверсивным приводом
При подаче напряжения на соответствующую обмотку привода заслонка клапана переводится либо в защитное положение (в огнезадерживающем – закрывается, в клапане дымоудаления – открывается), либо в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается). При достижении конечного положения или превышении времени движения – напряжение с обмоток привода снимается.

Управление пружинным приводом
При подаче напряжения на обмотку привода заслонка клапана переводится в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается) и взводится возвратная пружина. При достижении положения НОРМА напряжение с обмотки привода не снимается, удерживая его во взведенном состоянии. При снятии напряжения – клапан под действием пружины возвращается в защитное положение.

Функции:

Модуль индицирует положение клапана с помощью двух светодиодов: «Норма» и «Защита».
Модуль получает команды на перевод заслонки клапана в то или иное положение дистанционно по адресной линии связи от приемно-контрольного прибора.
Модуль управляет приводом с помощью встроенного реле и контролирует положение заслонки клапана с помощью концевых выключателей, установленных в приводе.
Модуль имеет возможность перевода клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «Норма» и «Защита».
Модуль автоматики дымоудаления может устанавливаться на DIN-рейку с помощью специального крепления на задней стороне модуля.
