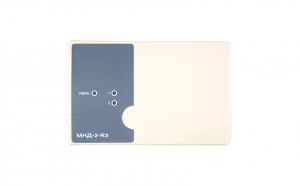

МКД-2-R3

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2-R3 предназначен для:

питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);

приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);

управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;

контроля прохода.

Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:

если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;

если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;

1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2-R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

BioSmart 5M

BioSmart FS-80.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.
