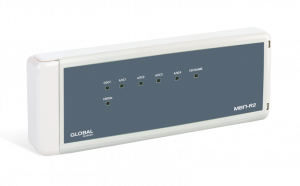

МВП-R2

Модуль ветвления и подпитки работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Функции ветвления, подпитки и изолирования могут использоваться по отдельности, в любом сочетании и все вместе.

Модуль осуществляет контроль состояния АЛС1, АЛС2, АЛС3, АЛС4:

на короткое замыкание;
наличия внешнего питания 12 В;
наличия связи по АЛС с прибором.
Работа модуля в АЛС основана на его свойствах осуществлять ответвление и подпитку ответвляемых частей АЛС, а также обеспечивать контроль состояния частей АЛС, подключенных к модулю, и при обнаружении признаков короткого замыкания изолировать (отключать) эту часть АЛС.

Особенности применения модуля МВП-R2:

Позволяет контролировать состояние частей кольцевой АЛС прибора, подключенных к его клеммам АЛС1 и АЛС2, на короткое замыкание. При этом формируемый сигнал «Неисправность» передается в прибор по работоспособной части АЛС.
После восстановления или устранения короткого замыкания контролируемых частей АЛС модуль автоматически восстанавливает свои нормальные функции, соответствующие индикаторы гаснут, сигнал «Неисправность» прекращает транслироваться по АЛС в прибор.
Прибор в журнале событий регистрирует запись об устранении неисправности.
Не позволяет увеличить количество адресных устройств на АЛС прибора за счет ветвления. Общее количество адресных устройств на каждой АЛС прибора вместе с устройствами на линиях ответвления не может быть более 250, включая количество самих модулей.

На плате модуля расположены:

кнопка ТЕСТ, используемая для проверки его работоспособности;
светодиодные индикаторы Пит., Сост., Связь, АЛС1, АЛС2, АЛС3 и АЛС4, отображающие текущее состояние модуля;
клеммные колодки: ± Uпит – ввод питания, ± АЛС1 – вход АЛС прибора, ± АЛС2 – выход кольцевой АЛС прибора или выход АЛС ответвления радиальной АЛС, ± АЛС3 – выход АЛС ответвления, ± АЛС4 – выход АЛС ответвления.
Полярность подключения к клеммам указана на плате.

Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2.

Контроль работоспособности модуля осуществляется нажатием на встроенную тест-кнопку. При контроле модуль переходит в состояние «Тест», при котором индикатор Связь непрерывно светится. Состояние «Тест» удерживается модулем до получения команды «Снять тест», формируемой прибором. В журнале событий прибора регистрируются записи «Тест есть», а по команде «Снять тест» – «Тест нет».

Применение модуля в радиальной АЛС прибора позволяет:

изолировать (отключать) какую-либо часть АЛС, в которой обнаружены признаки короткого замыкания;
контролировать состояние АЛС (включая ответвления) на наличие короткого замыкания;
включать адресные устройства ответвляемых частей АЛС в число автоматически адресуемых АЛС прибора без идентификации признаков ответвляемой части АЛС;
формировать и передавать по АЛС в прибор сигнал «Неисправность», вызванный коротким замыканием в какой-либо ответвляемой части АЛС;
подпитывать основную и ответвляемые части АЛС.
