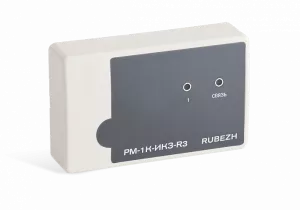

РМ-1К-ИКЗ-R3

Адресные релейные модули являются программируемыми устройствами. Тактики работы и конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

РМ-1К-ИКЗ-R3 выполняет функции:

управление исполнительными устройствами с помощью одного выхода типа «электронный ключ», с одновременным контролем состояния выходных цепей на обрыв и короткое замыкание;
размыкания адресной линии связи при КЗ и ее восстановления при устранении КЗ;
удаленного управления размыканием/восстановлением АЛС по команде от приемно-контрольного прибора Рубеж или при помощи программного
обеспечения FireSec.
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

информационных световых табло (ОПОП 1-8 либо аналогичных);
оповещателей звуковых (ОПОП 2-35 либо аналогичных);
оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
других исполнительных устройств, например пусковых цепей модулей тушения, электрические параметры которых не превышают характеристик РМ-1К-ИКЗ-R3.
Встроенный изолятор короткого замыкания АЛС позволяет:

разрывать радиальную АЛС в месте установки РМ-1К-ИКЗ-R3, ближайшего к точке короткого замыкания. Это локализует участок после РМ-1К-ИКЗ-R3 и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа (встроенным в РМ-К);
разрывать кольцевую АЛС между двумя местами установки РМ-1К-ИКЗ-R3 (или РМ-1К-ИКЗ-R3 и любым другим изолятором шлейфа). Это локализует участок между модулями (изоляторами) и оставляет работоспособными остальные участки АЛС.
При КЗ в АЛС модуль РМ-1К-ИКЗ-R3 передает в прибор сообщение о КЗ. При устранении КЗ на клеммах АЛС модуль РМ-1К-ИКЗ-R3 передает в прибор сообщение о восстановлении.

Питание логической части и информационный обмен модуля РМ-1К-ИКЗ-R3 с прибором осуществляются по АЛС. Логическая часть гальванически развязана от внешнего источника питания РМ-1К-ИКЗ-R3.
В АЛС модуль РМ-1К-ИКЗ-R3 занимает 1 адрес.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Релейный модуль РМ-1К-ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Модуль РМ-1К-ИКЗ-R3 контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Релейный модуль комплектуется устройством подключения нагрузки (УПН) в количестве, равном числу выходов, для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Вместо УПН для контроля цепи можно использовать диоды.
Также возможно подключение на один выход нескольких табличек ОПОП 1-8 или ОПОП 1-8М. В этом случае таблички подключаются параллельно на линию и в конце линии устанавливается один диод, обеспечивающий протекание контрольного тока. Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 10 мА. Если устройство нагрузки потребляет ток менее 10 мА, то параллельно ему подключается резистор для повышения тока потребления. Однако подавляющее большинство устройств, подключаемых к выходам модуля РМ-1К-ИКЗ-R3 имеет токопотребление выше 10 мА (табло, сирены и т. д.), а следовательно в установке данного резистора нет необходимости.
